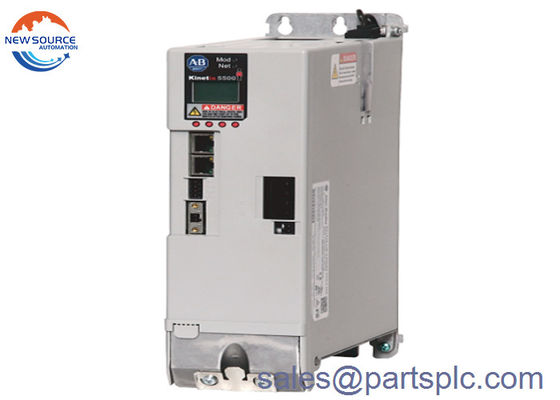

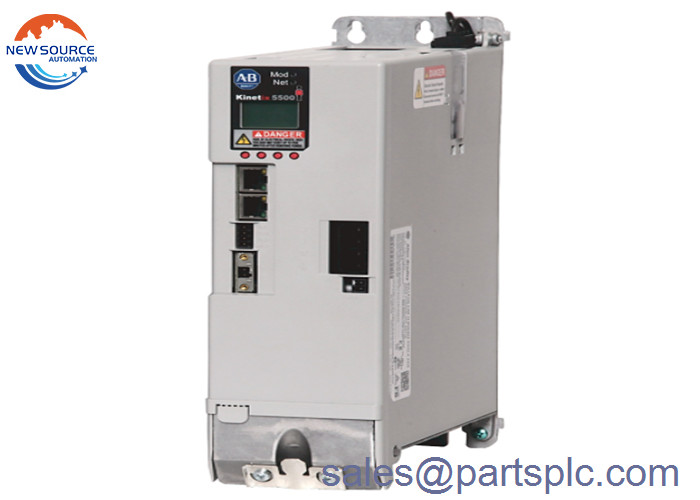

2198-H070-ERS2 Servo Drive Parte del sistema de control de movimiento Kinetix 5500

2198-H070-ERS2 Servo Drive Parte del sistema de control de movimiento Kinetix 5500

Se aplicarán los siguientes requisitos:

El 2198-H070-ERS2 es un servo motor Kinetix 5500.Este servo motor está diseñado para satisfacer los requisitos de rentabilidad, como la escalabilidad para futuras mejoras con soporte para controladores modernos para la integración directaLos controladores compatibles son la plataforma Logix Programmable Automation Controller (PAC) en la que los parámetros de la unidad se pueden vincular directamente con el controlador CompactLogix, ControlLogix y GuardLogix.

La integración con la plataforma Logix se denomina integración primera. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

El 2198-H070-ERS2 tiene un requerimiento de voltaje de entrada de 195-264 VAC, de 3 fases con entrada nominal de 240 VAC y 324-528 VAC, de 3 fases con entrada nominal de 480 VAC.Tiene parámetros de salida de bus de 22.50 una salida continua y 67,5 una salida máxima mientras que la potencia de salida continua es de 7,2 kW @ 230 Vrms, 3-Fase y 14,9 kW @ 480 Vrms, 3-Fase.Las calificaciones de salida aplicables al motor incluyen corriente de salida continua de 23.0 A y corriente de salida máxima de 81,3 A, mientras que la potencia de salida del motor es de 7,0 kW @ 195-264 Vrms, de 3 fases y 14,6 kW @ 324-528 Vrms, de 3 fases.

El 2198H070-ERS2 está equipado con protección contra sobrevoltado y bajovoltado de bus, así como detección de corriente de cortocircuito.Se detecta la sobrevoltación del bus a 440 VDC @ 240 VAC de entrada y 810 VDC @ 480 VAC de entrada, mientras que se activa la baja tensión del bus a 138 VDC @ 240 VAC y 275 VDC @ 480 VAC de entrada.Corriente de cortocircuito es de 200.000 A, simétrica.

El 2198-H070-ERS2 es un servo accionamiento Kinetix 5500 con características de seguridad integradas.que requiere menos espacio en el panel y solo se puede usar un cable para simplificar el cableado del sistemaOfrece un alto rendimiento y escalabilidad a bajo costo con los devanados del motor adaptados a las calificaciones de accionamiento, proporcionando un tamaño del sistema más eficiente.El 2198-H070-ERS2 también tiene dos puertos Ethernet, lo que permite el soporte de topologías lineales y DLR (Device Level Ring).La capacidad de ejecutar tanto los motores de inducción como los servomotores en una plataforma de accionamiento simplifica aún más el funcionamiento y el mantenimiento del sistema.

La unidad 2198-H070-ERS2 requiere un voltaje de entrada de CA de 3 fases 190 - 528V a una frecuencia de 47 - 63 Hz. Tiene corriente de entrada de CA principal de 23.7A, entrada máxima de 60A (0-pico) y corriente de entrada de CA de pico de 71.1A.Tiene corriente de salida continua y pico de 23A y 57.5A en los valores RMS (radicular media cuadrada) y 32.5 y 81.3 en los valores de pico cero, respectivamente. Pesa 9 libras y tiene una dimensión de 3.35 x 8.9 x 11.57 pulgadas.Tiene una eficiencia del 97% con una absorción de energía capacitiva de 104.87 J. El 2198-H070-ERS2 ofrece una innovadora conexión común de bus AC/DC para aplicaciones de varios ejes.Las características de seguridad integradas permiten la integración completa del proyecto en aplicaciones de movimiento Logix Designer, control y seguridad.
