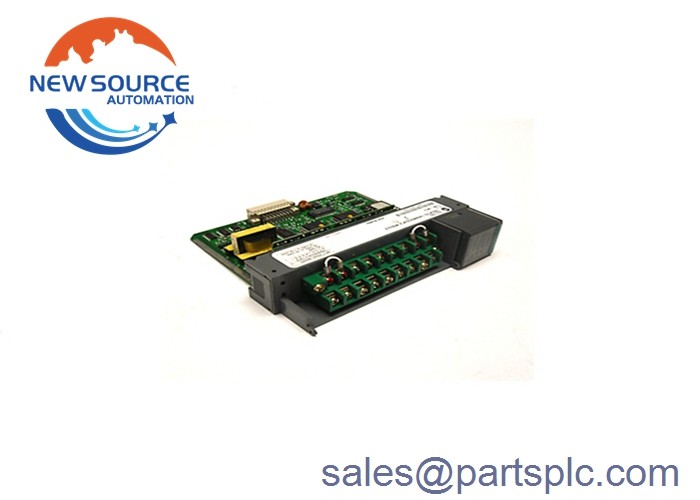

Allen Bradley 1746-INT4 /B 1746-1NT4 SLC 500 Entrada analógica de termopar/milivoltios

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorTiene cuatro (4) canales de entrada para termopares y sensores mV. Tiene una corriente de fondo de 110 mA a 5V DC y 85mA a 24V DC y una potencia de fondo de 0.6W.Tiene cuatro (4) canales de entrada aislados individualmente que también están aislados del plano de fondo y utiliza un método de conversión de modulación Sigma-Delta ADCUtiliza un filtro analógico con un filtro digital de paso bajo y tiene un modo de rechazo normal superior a 60 dB a 60 Hz entre terminales.También tiene un modo de rechazo común superior a 120 dB entre las entradas y la tierra del chasis con desequilibrio de 1kΩ y tiene un ancho de banda de canal de 8 HzEl 1746-INT4 requiere calibración de campo y debe calibrarse al menos una vez al año.

Proporciona aislamiento probado a 1000V transiente o 150V CA entre canal a canal y canal a plano trasero.Tiene 5 indicadores LED con 4 que indican el estado de cada canal y uno que indica el estado del móduloTiene tipos de entrada de termopares B, C, D, E, J, K, N, R, S y T seleccionables, e entradas analógicas de 50-50 mV DC y 100-100 mV DC.Tiene una impedancia de entrada superior a 10 Mega Ohms y ofrece una detección de circuito abierto de 20nATiene un tiempo de respuesta de paso de 600 ms en el peor caso de circuito, y el módulo tiene una precisión general que depende del tipo de entrada.Su temperatura de funcionamiento oscila entre 0 y 60 grados. Celsius (32-140 grados Fahrenheit) a una humedad no condensante del 5-95% y está certificado por CE, CSA y UL.

El 1746-INT4 es un módulo de entrada analógico de cuatro (4) canales de termopareja / mV. Este módulo se utiliza para la plataforma de controlador lógico programable (PLC) SLC 500.Este módulo es compatible con sensores de termopares Tipo C, D, J, K, T, E, R, S, B y N. También se puede utilizar con señal de mV con un rango de -100 a 100 mV DC.

Este módulo puede ser utilizado en aplicaciones con un rango de temperatura de -270 a 1820 grados Celsius.La tensión de señal de mV operable es de -50 a 50 mV y -100 a 100 mV, que generalmente proviene de los transductores de señalEste módulo sigue la linearización de termopares de la norma IPTS68, NBS MN 125 y NBS MN 161. También tiene un terminal de compensación de unión en frío que permite una precisión de ± 1,5 ° C (34,7 ° F),0... 70 °C (32...158 °F)Tiene una escala de temperatura seleccionable por el usuario de °C o °F y 0,1 °C o 0,1 °F y una escala de milivoltios de 0,1 mV o 0,01 mV.
