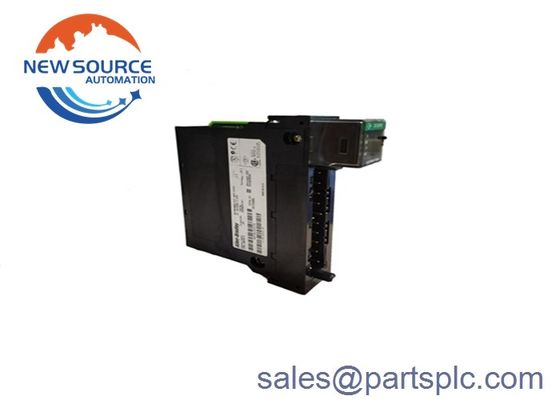

Nuevo módulo de entrada AB 1756-IF16 SER A ControlLogix de 16 puntos sellado de fábrica 1756IF16

1756-IF16: el contenido de la sustancia

1756-IF16 es un módulo de entrada analógico de ControlLogix. Este módulo acepta señales de corriente y voltaje como ±10V, 0-10V, 0-5V y 0-20 mA.Este módulo admite tres (3) tipos de configuración de cableado de señal, como un solo extremoEntre las configuraciones de cableado compatibles, el cableado de extremo único es el más sensible al ruido y debe utilizarse con señales que tengan un terreno común.Para una mayor susceptibilidad al ruido, el método de cableado diferencial se utiliza mientras que el cableado diferencial de alta velocidad se utiliza en sistemas que requieren actualizaciones de datos rápidas, en relación con las señales de entrada.

Con el cableado de un solo extremo, el módulo se convierte en un módulo de entrada analógico de dieciséis (16) canales.el módulo se reduce a un módulo de entrada analógica de ocho (8) canales cuando se utiliza con cableado diferencialAdemás, el módulo se convierte en un módulo de entrada analógico de cuatro (4) canales cuando el módulo está cableado como cableado diferencial de alta velocidad.

Las resoluciones individuales de 1756-IF16 son de 320 μV/cuento (15 bits + signo bipolar) @ rango de entrada ±10.25V; 160 μV/cuento (16 bits) @ rango de entrada 0-10.25V; 80 μV/cuento (16 bits) @ rango de entrada 0-5.125V y 0.32 μA/conta (16 bits) @ 0-20.5 mA. Este módulo tiene un tiempo de exploración que varía, por ejemplo, de 16 a 488 ms para un solo extremo; 8 a 244 ms con cableado diferencial y 5 a 122 ms con cableado diferencial de alta velocidad.Tiene un circuito de conversión analógico a digital incorporado utilizando el método Sigma-Delta. Los datos convertidos se almacenan siguiendo el modo entero (justificado a la izquierda, complemento de 2 s) en el formato de datos de punto flotante IEEE de 32 bits. Este módulo tiene una precisión calibrada mejor que 0.05% del rango para la tensión de entrada y 0.15% del rango para la entrada de corriente.

El 1756-IF16 se puede cablear utilizando tres métodos diferentes, dependiendo de los requisitos del usuario y de la aplicación, tales como cableado de extremo único, cableado diferencial,y cableado diferencial en modo de alta velocidadEl método de cableado de un solo extremo es mejor cuando todos los dispositivos de entrada están atados a un terreno común.que luego es utilizado por el módulo para generar datos digitales para el controladorCuando las aplicaciones no tienen un terreno común o pueden tener pares de señales separados, se recomienda utilizar el método de cableado diferencial.Este método de cableado también es para entornos donde se necesita una mejor inmunidad al ruidoLos canales en un modo diferencial no están completamente aislados entre sí.Un canal puede afectar la lectura de otro canal si las señales de entrada de múltiples diferenciales tienen diferentes referencias comunes de voltajeCuando esto ocurre, los usuarios deben conectar la entrada en diferentes módulos o reemplazar el módulo no aislado con un módulo de entrada aislado.el método de cableado diferencial de modo de alta velocidad permite las actualizaciones de datos más rápidas posiblesSin embargo, se requieren ciertas condiciones para que los usuarios puedan utilizar el modo de alta velocidad. Primero, utiliza el método de cableado diferencial.cuando en este modo solo se puede utilizar uno de cada cuatro canales del móduloEl consumo de energía del módulo 1756-IF16 es de 2,3 W y tiene una potencia total de fondo de 2,33 W. El rango de entrada es de ± 10 Volts, de 0 a 10 Volts, de 0 a 5 Volts o de 0 a 20 mA.

El consumo de corriente de este módulo a 5.1 Volts es de 150 mA, o es de 65 mA a 24 Volts..El rango de corriente de entrada es de 4 a 20 mA y el rango de voltaje de entrada es de -10 a 10 Volts y limitado a 100VA.3 vatios y la disipación de energía actual es 3La disipación térmica para el voltaje es de 7,84 BTU/hora y 13,3 BTU/hora para la corriente.
