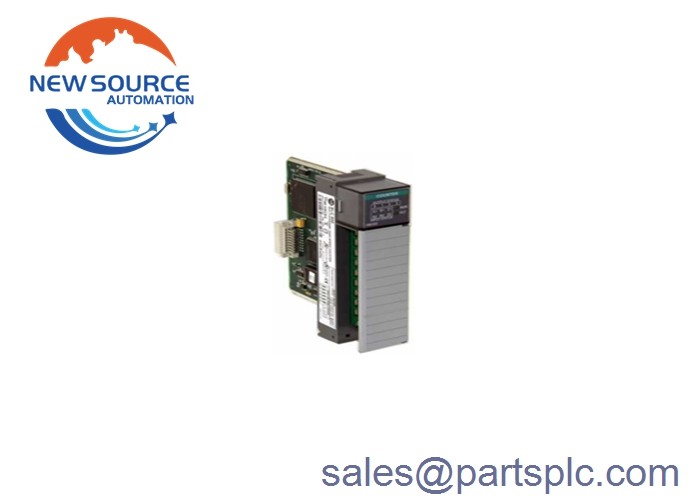

Modulo de entrada de alta velocidad Allen Bradley 1746-HSCE2 SLC 500

1746-HSCE2 (en inglés)

1746-HSCE2 SLC 500 módulo de entrada módulo de entrada de alta velocidad

1756-HSCE2 es un módulo de contador de alta velocidad multicanal.Monitoreo de posición y otras aplicaciones de alta velocidadEste módulo viene con ±A1, ±B1, ±Z1, ±A2, ±B2 y ±Z2 con un rango de voltaje de entrada de 4.2VDC a 12VDC y 10VDC a 30VDC.También se proporciona con ocho (8) salidas que se compone de cuatro (4) virtual y cuatro (4) real 5-30 salidas de abastecimiento VDC.

Los canales de entrada de este módulo aceptan señales con un ancho de pulso mínimo de 475 ns con una separación de pulso mínima de 200 ns y una frecuencia de entrada máxima de 1 MHz.Este módulo tiene aislamiento de plano trasero de 1000V y aislamiento de canal a salida de 500VCada canal del módulo tiene un rango de voltaje de entrada de 4,2 V dc a 12 V dc cuando se opera a 5 VDC y de 10 V dc a 30 V dc cuando se opera a 24 VDC.

Las especificaciones de salida del módulo incluyen un rango de voltaje de salida de 5-30 VDC con una corriente de salida máxima en estado activo por canal de 1,0 A, mientras que la corriente máxima en estado activo por módulo es de 2.0 A a 40 °C y 1.5 A a 60 °C. La caída máxima de voltaje en estado activo es de 0,5 V y la corriente máxima de fuga fuera de estado de 100 μA. El 1746-HSCES tiene aislamiento de plano trasero de 1000 V y aislamiento de salida a entrada de 500 V.

Este módulo puede configurarse para realizar el conteo en ambas direcciones. Soporta hasta cuatro (4) contadores de pulso o dos (2) contadores de cuadratura. Cada contador de módulo es capaz de contar hasta +/- 8,388,607Este módulo cuenta con un procesador dedicado para procesar señales.Puede utilizarse en todo el sistema SLC 500 y con el módulo 1747-ASB SLC Remote I/O Adapter (RIO) como componente RIO.

Los canales de entrada A y B son configurables para contar pulsos de un solo extremo para hasta 4 dispositivos de entrada.Esto permite una mayor fiabilidadEl canal de entrada Z maneja el almacenamiento, retención y restablecimiento de los datos del contador. Cuando se utiliza una señal de entrada de baja frecuencia, el 1746-HSCE2 puede aceptar falsos pulsos.Para evitar el ruido de alta frecuencia en las señales de baja frecuencia, el usuario debe eliminar el ruido con el cable de entrada 1746-HSCE2 para alejar la corriente de las fuentes de ruido.
