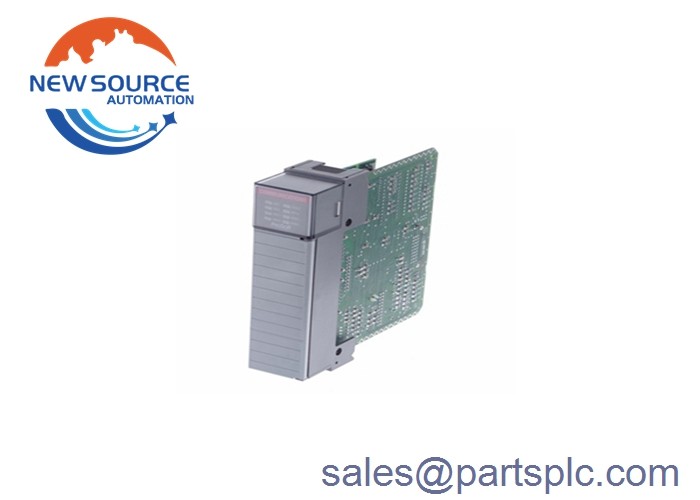

Allen Bradley 1747-KE es un módulo de interfaz DH-485 / RS-232C

1747-CE

1747-KE es un módulo de interfaz DH-485 / RS-232C

1747-KE es un módulo de interfaz DH-485/RS-232C es un módulo que proporciona conectividad a la red DH-485 y los dispositivos habilitados para DF1.El puerto DF1 de este módulo se puede configurar para funciones con un dispositivo RS-232/422También se puede configurar para dispositivos RS-422 y RS-485. El 1747-KE tiene ocho indicadores LED. Los indicadores se encuentran en la parte delantera de este módulo.Estos indicadores son para el diagnóstico de módulos e interfaces del operador.Este módulo puede conectarse a la mayoría de los tipos de redes dial-up o módems de conexión directa.La humedad relativa de este módulo es de 5-95% sin condensaciónEste módulo tiene una temperatura de funcionamiento de 0 a 60 ° C (32 a 140 ° F). La temperatura de almacenamiento de este módulo es de -40 a 85 ° C (-40 a 185 ° F).Respuesta controlada por DTEEl módulo 1747-KE requiere 5V de corriente continua y 24V de corriente continua del plano trasero de SLC. El consumo de energía del módulo debe considerarse al diseñar su sistema SLC 500.No instale ni retire el módulo 1747-KE del chasis hasta que se haya apagado toda la energía (después de aproximadamente 10 segundos)..

El 1747-KE es un módulo de interfaz.Este módulo es parte de la familia de productos SLC 500 que se utiliza principalmente para habilitar la conectividad DH-485 y DF1 a través de las interfaces de comunicación integradas a este móduloTiene un (1) conector 9-Pin Sub-D que admite el protocolo DF1 y un (1) puerto RJ-45 que admite el protocolo DH-485.También tiene un (1) conector Sub-D de 9 pines que actúa como puerto de configuración del módulo.

El 1747-KE es un módulo de ranura única que se instala en un chasis 1747. Viene con aislamientos de puertos individuales como 500 Volts DC entre el plano trasero y el puerto CONFIG;500 voltios de corriente continua entre el plano trasero y el puerto DF1 y 500 voltios de corriente continua entre los puertos CONFIG y DF1. Sólo el puerto DH-485 no está aislado. Lleva certificación de c-UL-us, CE y C-Tick. Está aprobado para su uso en áreas de aplicación identificadas como Clase 1, Grupos A, B, C o D, División 2.

El 1747-KE es configurable para RS-232 / RS-423 / RS-422 y RS-485. Dependiendo de la longitud de la comunicación, la velocidad de transmisión de datos varía.La velocidad de transmisión de datos soportada de los puertos es de 300-19200 Kbps, mientras que el rango máximo de distancia de cable soportado es de 15 metros para RS-232.; 60-1230 metros para RS-423; 1230 metros para RS-422 y RS-485. La regla general se aplica que cuando la longitud del cable aumenta, la velocidad de transmisión o velocidad de transferencia disminuye.
