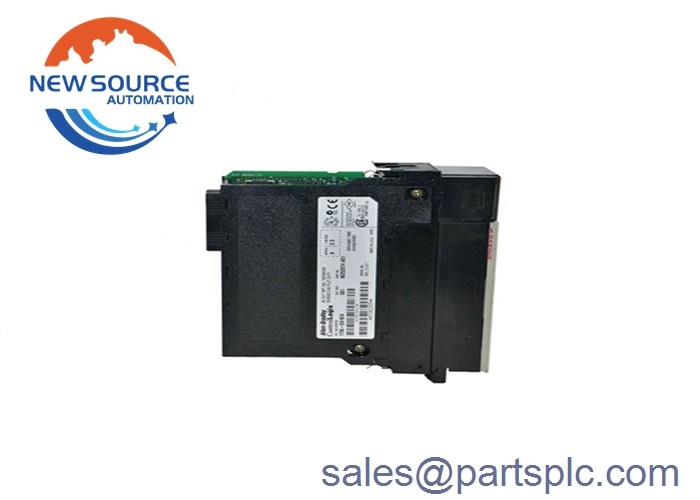

Allen Bradley 1756-OA16 es un módulo de salida discreto ControlLogix

1756-OA16


El módulo 1756-OA16 es un módulo de salida digital de dieciséis (16) puntos de la serie de módulos ControlLogix fabricados por el.El rango de voltaje de salida de este módulo digital es de 74 a 265 Volts AC a 46 a 63 HertzLa corriente de salida por punto, por grupo y por módulo es de 0,5 Amperes a 60 grados Celsius, 2 Amperes a 60 grados Celsius y 4 Amperes a 60 grados Celsius, respectivamente.La corriente de carga mínima es de 10 mA por puntoAdemás, la corriente del plano trasero de 1756-OA16 es de 400 mA a 5,1 Voltios DC y 2 mA a 24 Voltios DC, lo que constituye una disipación total de energía del plano trasero de 2,1 Watts.los valores máximos de disipación de potencia y disipación térmica son 6El 1756-OA16 también admite 2 bloques terminales extraíbles, el 1756-TBSH y el 1756-TBNH.

El módulo 1756-OA16 puede ajustarse a diferentes estados de funcionamiento o no funcionamiento, incluidos el estado activo, el estado inactivo,y último estado (una función de restablecimiento que restablece un módulo que se apagó repentinamente al último estado operativo en el que estaba)La caída de tensión máxima en el estado de encendido es de 1,5 voltios a 0,5 amperios y de 5,7 voltios a una corriente de carga inferior a 50 mA.la corriente máxima de fuga en estado de desconexión es de 3 mA por puntoEl 1756-OA16 también cuenta con un tiempo de retraso de salida para el estado de apagado a encendido que es de 9,3 milisegundos a 60 Hertz, y uno para el estado de encendido a apagado es de 11 milisegundos a 50 Hertz.Para alertar a los usuarios si el fusible de punto o de grupo se explota, el módulo 1756-OA16 lo indicará con el nombre de la etiqueta de palabra de fallo FuseBlown. Otro nombre de etiqueta de palabra de fallo es FieldPwrLoss que indica una pérdida de potencia de campo a los puntos de salida de los módulos.El 1756-OA16 puede operar en un rango de temperatura de 32 a 140 grados Fahrenheit y se puede almacenar o transportar en un rango de temperatura de -40 a 185 grados FahrenheitPuede funcionar y almacenarse en un ambiente con un rango de humedad relativa del 5 al 95%, sin condensación.

Este módulo está montado en cualquier chasis compatible de ControlLogix 1756-A4, 1756/A7, 1756-A10, 1756-A13 y 1756-A17.También requiere un bloque terminal extraíble (RTB) que sirve como los puntos de terminación de las señales de E/SPuede instalarse en el chasis de ControlLogix de E/S local o remoto.El chasis ControlLogix local es donde se instala el procesador ControlLogix, mientras que el chasis I/O remoto se refiere a un chasis que se comunica con el chasis local a través de un módulo de comunicaciónEste chasis también puede denominarse I/O remoto o I/O distribuido.

Este módulo tiene una capacidad de trabajo piloto de 0,5 A. Puede activar o activar cargas inductivas tales como dispositivos accionados por solenoides que pueden ser válvulas, cilindros y otros dispositivos.También se puede utilizar para activar relés incluso los contactadores magnéticos sin embargo, si el módulo está previsto para energizar cargas inductivas más altas con altas corrientes de entrada, se recomienda instalar un aislamiento como un circuito de interposición para proteger el módulo.
