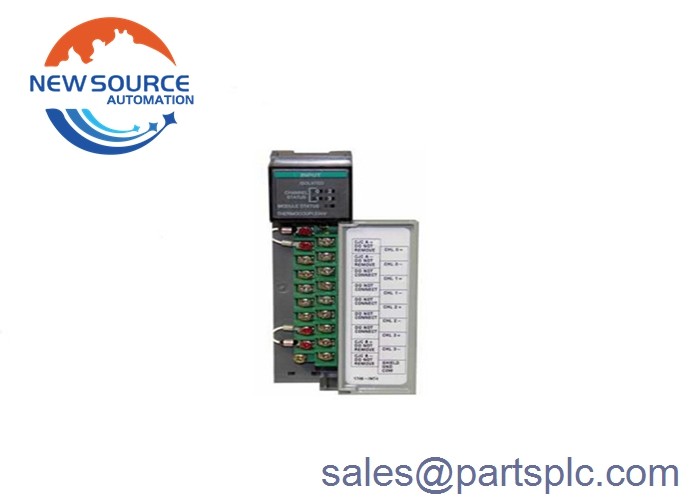

Allen Bradley 1746-INT4 SLC 500 Termócúpulo aislado / módulo de entrada analógico MV

1746-INT4

1746-INT4 SLC 500 Módulo de entrada analógico aislado de termopares/MV

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorTiene cuatro (4) canales de entrada para termopares y sensores mV. Tiene una corriente de fondo de 110 mA a 5V DC y 85mA a 24V DC y una potencia de fondo de 0.6W.Tiene cuatro (4) canales de entrada aislados individualmente que también están aislados del plano de fondo y utiliza un método de conversión de modulación Sigma-Delta ADCUtiliza un filtro analógico con un filtro digital de paso bajo y tiene un modo de rechazo normal superior a 60 dB a 60 Hz entre terminales.También tiene un modo de rechazo común superior a 120 dB entre las entradas y la tierra del chasis con desequilibrio de 1kΩ y tiene un ancho de banda de canal de 8 HzEl 1746-INT4 requiere calibración de campo y debe calibrarse al menos una vez al año.

Proporciona aislamiento probado a 1000V transiente o 150V CA entre canal a canal y canal a plano trasero.Tiene 5 indicadores LED con 4 que indican el estado de cada canal y uno que indica el estado del móduloTiene tipos de entrada de termopares B, C, D, E, J, K, N, R, S y T seleccionables, e entradas analógicas de 50-50 mV DC y 100-100 mV DC.Tiene una impedancia de entrada superior a 10 Mega Ohms y ofrece una detección de circuito abierto de 20nATiene un tiempo de respuesta de paso de 600 ms en el peor caso de circuito, y el módulo tiene una precisión general que depende del tipo de entrada.Su temperatura de funcionamiento oscila entre 0 y 60 grados. Celsius (32-140 grados Fahrenheit) a una humedad no condensante del 5-95% y está certificado por CE, CSA y UL.

El 1746-INT4 es un módulo de entrada analógico de cuatro (4) canales de termopareja / mV. Este módulo se utiliza para la plataforma de controlador lógico programable (PLC) SLC 500.Este módulo es compatible con sensores de termopares Tipo C, D, J, K, T, E, R, S, B y N. También se puede utilizar con señal de mV con un rango de -100 a 100 mV DC.

Este módulo puede ser utilizado en aplicaciones con un rango de temperatura de -270 a 1820 grados Celsius.La tensión de señal de mV operable es de -50 a 50 mV y -100 a 100 mV, que generalmente proviene de los transductores de señalEste módulo sigue la linearización de termopares de la norma IPTS68, NBS MN 125 y NBS MN 161. También tiene un terminal de compensación de unión en frío que permite una precisión de ± 1,5 ° C (34,7 ° F),0... 70 °C (32...158 °F)Tiene una escala de temperatura seleccionable por el usuario de °C o °F y 0,1 °C o 0,1 °F y una escala de milivoltios de 0,1 mV o 0,01 mV.

Para un funcionamiento seguro, el módulo también está equipado con detección de circuito abierto.La indicación de temperatura puede mostrar el valor máximo de la escala superior y inferior o el valor cero (0). This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
